本在線監測系統主要用于110KV及以上變電站的套管、耦合電容器、電流互感器、主變鐵芯、避雷器等高壓設備絕緣狀態的在線監測。主要監測項目有：介質損耗，等值電容，泄漏電流，避雷器全電流、阻性電流，環境溫濕度，主變鐵芯接地電流等。
（一）監測系統的總體結構：

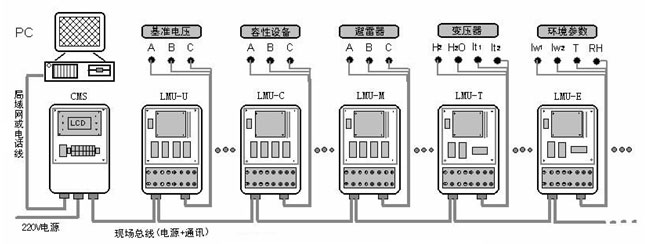

      絕緣監測系統通常由用戶計算機、變電站中央監控器和若干個本地測量單元構成，其結構框圖如圖所示。
（二）中央監控器：
      直接安裝在電氣設備的運行現場或主控室，每個變電站使用1臺。通過通訊總線控制各個本地測量單元的工作狀態，讀取和處理測量數據及異常信息，并把獲得的絕緣監測數據盤存（可保存一年的數據）。隨時接受遠程數據管理系統（PC）的訪問。

（三）采集單元：
      安裝在變電站電氣設備的運行現場，每組被測電氣設備（三相）安裝1臺。就地監測電氣設備的絕緣特征參量。通過通訊總線，把測量結果以數字方式傳送到中央監控器。

（四）監測系統的功能特點：
      由于監測系統采用全分布式現場總線結構，并在傳感器設計、信號采樣及處理等方面取得突破性的進展，與以往的監測系統相比，監測系統具備如下特點：
1、配置靈活
      監測裝置采用分布式結構：可根據需要在中央監控器提供的通訊總線上掛接不同類型及數量的本地測量單元。
2、功能齊全
      監測裝置具備遠程監控、分析功能，可通過局域網和電話線實時獲取監測數據，自動進行故障診斷和異常報警，并可顯示及打印出相關曲線和表格；
      監測裝置具備實時自檢功能，可在管理中心的計算機上給出明確的故障信息；
      監測數據將自動存入SQL 數據庫，可保存10年以上的監測數據，并可方便地與MIS系統融合。

（五）監測系統的技術指標：

設備名稱	監測參數	測量范圍	測量精度
母線PT電壓	母線電壓	110kV～500kV	0.50%
	諧波電壓	3、5、7次	2%
	系統頻率	45～60Hz	0.01%
電容型設備	末屏電流	100µA～700mA	0.50%
	介質損耗	-200%～200%	±0.05%
	等值電容	10pF～0.5µF	1%
MOA避雷器	泄漏電流	100µA～700mA	0.50%
	阻性電流	100µA～200mA	0.50%
	容性電流	10µA～200mA	0.50%
變壓器鐵芯電流	鐵芯接地電流	1mA～1000mA	±5%
